Еднофазен багажник монтира активен хармоничен филтър

Открийте висококачествения еднофазен багажник Mount Active Harmonic Filter, предназначен да оптимизира производителността на мощността с енергийно спестяващи предимства. Това иновативно решение от GEYA гарантира както ефективност, така и надеждност. Пазарувайте сега и подобрете системата си!

Изпратете запитване

Описание на продукта

Еднофазният Rack Mount Active Harmonic Filter (AHF) осигурява прецизно хармонично смекчаване на 220V еднофазни захранващи системи. Използвайки DSP+CPLD цифрово контролно ядро и разширени алгоритми за филтриране, този монтиран на багажника AHF ефективно отменя хармоничните токове до 50-ия ред. Неговият модулен дизайн позволява гъвкави конфигурации и опростена поддръжка. Размерите на тока от 25A номинала и компактните 220 мм х 330 мм х 160 мм (DWH) го правят идеален за интеграция на багажници в различни приложения. Принудителното охлаждане на въздуха гарантира надеждна работа дори при взискателни условия. Този еднофазен багажник монтира активен хармоничен филтър гарантира качеството на мощността и стабилността на чувствителното оборудване.

Описание на модела:

Gy	Ахф	0.22	25а	/	2L	R
Enterprise Code	Активен хармоничен филтър	Ниво на напрежение 0.22: 220V	Номинален капацитет （kvar） 25a		2L: Еднофазна	R: Монтаж на багажника

Характеристики:

● Използвайте DSP+CPLD всички ядро на цифрово управление, тристепенна топология технология, разширен алгоритъм за откриване на хармони и стратегия за контрол на PWM, за да постигнете точна компенсация на хармоничния ток.
● Приемане на модулен дизайн, който улеснява паралелната връзка на множество модули, заема малко място и е лесна за поддържане.
● Структурният дизайн на независими въздушни канали и независими складове гарантира стабилната работа на оборудването.
● Той може да филтрира хармониците в широк спектър от хармоници, от 2 до 50 хармоници и едновременно да реши проблема с трифазния дисбаланс.
● Скоростта на хармонично филтриране е висока. Ако капацитетът позволява, хармоничната скорост на филтриране на тока може да достигне 95%. Задайте 100% ограничаващ ток изход, за да осигурите дългосрочна стабилна работа на оборудването.

Приложения:

Еднофазният багажник Active Harmonic Filters са от решаващо значение за поддържане на чиста мощност в редица среди:

● Центрове за данни и сървърни стаи:Защита на чувствителното ИТ оборудване от хармонично изкривяване, осигуряване на целостта на данните и времето на системата.
● Медицински заведения:Осигуряване на стабилна мощност за критични медицински изделия, работещи на еднофазни 220V доставки, повишаване на безопасността на пациента.
● Телекомуникационно оборудване:Минимизиране на хармоничните смущения в телекомуникационните системи, осигуряване на ясна и надеждна комуникация.
● Системи за индустриален контрол:Подобряване на производителността и надеждността на еднофазните системи за промишлено управление чрез намаляване на хармоничните изкривявания.

Еднофазната багажник монтира активните хармонични филтри предлага ефективни и спестяващи пространство хармонични решения за смекчаване на чувствителни еднофазни приложения.

Single-phase Rack Mount Active Harmonic Filter

Технически параметри:

	220V серия	380V серия	500V серия		690V серия
Надморска височина	<2000m, над 2000m, Derate според GB/T3859.2
Температура на околната среда	-20 ～+50 ℃
Относителна влажност	≤90%, без кондензация на повърхността, когато месечната минимална температура е 25 ℃
Ниво на замърсяване	Ниво III по -долу
Работно напрежение	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
Работна честота	50Hz ± 5%
Компенсационен ток	25а	25/50/75/100/150a	100a		100a
Структура на мрежата	L/n	3P3W/3P4W	3P3W/3P4W		3P3W/3P4W
Брой единици свързани паралелно	Ulimited
Обща ефективност на машината	≥97%
Структура на мрежата	32kHz	16khz	12.8khz		12.8khz
Обхват на компенсации	2 ～ 50 пъти, единична компенсация е регулируема
Избор на функция	Реактивна мощност	Реактивна мощност, реактивна мощност + асиметрия
Реактивна мощност Компенсация	≥95%	> 92%
Неутрално филтриране способност		Възможността за филтриране на неутрална линия е 3 пъти по -голяма от тази на способността за фазово филтриране
Пълно време за реакция	＜ 10ms	＜ 40ms		＜ 40ms	＜ 40ms
Шум	≤60db	≤60db		≤65db	≤65db
Метод на контрол	2-посочен RS485 интерфейс (поддържа GPRS/WiFi)
Защита	Претоварване, Софтуер/хардуер прекомерно течение, пренапрежение и пренапрежение на мрежата, повреда на захранването, превишаване на температурата, защита на аномалитета на честотата и т.н.	Претоварване, Софтуер/хардуер прекомерно течение, пренапрежение на мрежата и подпредване, дисбаланс на напрежението на мрежата, повреда на захранването, превишаване на температурата, аномалия на честотата, защита на късо съединение и т.н.
Метод за инсталиране	Багажник/монтиран на стена		Багажник
Входяща линия	Входящ гръб （Тип на багажника ）、 Горна входяща （, монтирана на стената）		Обратно входяща линия
Ниво на защита	IP20

Модел и спецификация:

Single-phase Rack Mount Active Harmonic Filter

Модели

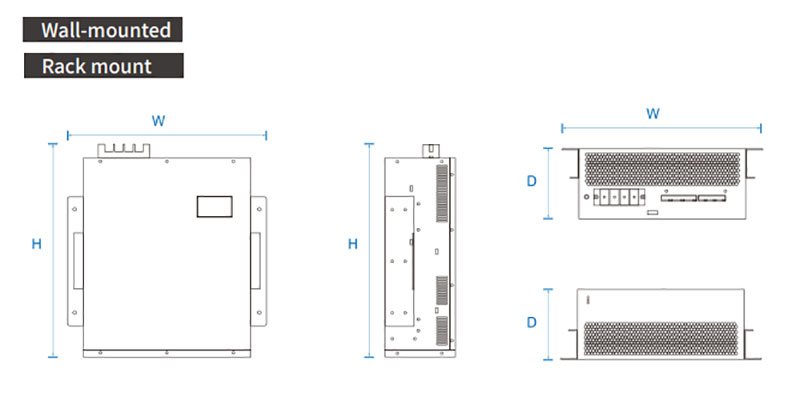

Номер на модела	Номинален ток (а)	Напрежение на системата (V)	Размери (DWH)	Метод на охлаждане
GY APF-0.22-25A/2L-R/W.	25	220	220330160 мм	Принудително охлаждане на въздуха
GY APF-0.4-25A/4L-R/W.	25	380 ± 20%	46049089 мм
GY APF-0.4-50A/4L-R/W.	50	380 ± 20%	46049089 мм
GY APF-0.4-75A/4L-R/W.	75	380 ± 20%	500510190 мм
GY APF-0.4-100A/4L-R/W.	100	380 ± 20%	500550240 мм
GY APF-0.4-150A/4L-R/W.	150	380 ± 20%	500550240 мм
GY APF-0.5-100A/4L-R/W.	100	500 ± 20%	495675275mm
GY APF-0.69-100A/4L-R/W.	100	690 ± 20%	495675275mm
