500V Rack Mount Active Harmonic Filter
Търсите надежден 500V багажник Active Harmonic Filter? Geya предлага висококачествени решения на цени на едро, предназначени да отговорят на нуждите на бързите индустрии. Нашите филтри гарантират оптимална производителност и ефективност. Свържете се с нас сега за повече информация и за да получите най -добрата сделка директно от нашата фабрика!
500V Rack Mount Active Harmonic Filter (AHF) предлага стабилно решение за хармонично смекчаване в трифазна (3P4W) на 500 V (± 20%) и трифазна трипроводна (3p3W) захранваща система. Тази монтирана на багажника се използва усъвършенстван DSP+CPLD цифров контрол и тристепенна топология за прецизна хармонична компенсация на тока до 50-та хармоника. Модулният му дизайн улеснява мащабируемостта чрез паралелна връзка, като позволява по -голям капацитет, като същевременно опростява поддръжката. Текущият модел на рейтинг 100A ефективно адресира хармоничните изкривявания в приложенията с високо напрежение. Принудителното охлаждане на въздуха гарантира надеждна, дългосрочна работа. 500V Rack Mount Active Harmonic Filter осигурява изключително управление на качеството на мощността за взискателни индустриални среди.
Описание на модела:
| Gy | Ахф | 0.5 | 100a | / | 4L | R |
| Enterprise Code | Активен хармоничен филтър | Ниво на напрежение 0,5: 500V ± 20% |
Номинален капацитет （kvar） 100a | 3L: Трифазен трижилен 4L: Трифазен четирипроводен |
R: Монтаж на багажника |
Характеристики:
● Използвайте DSP+CPLD всички ядро на цифрово управление, тристепенна топология технология, разширен алгоритъм за откриване на хармони и стратегия за контрол на PWM, за да постигнете точна компенсация на хармоничния ток.
● Приемане на модулен дизайн, който улеснява паралелната връзка на множество модули, заема малко място и е лесна за поддържане.
● Структурният дизайн на независими въздушни канали и независими складове гарантира стабилната работа на оборудването.
● Той може да филтрира хармониците в широк спектър от хармоници, от 2 до 50 хармоници и едновременно да реши проблема с трифазния дисбаланс.
● Скоростта на хармонично филтриране е висока. Ако капацитетът позволява, хармоничната скорост на филтриране на тока може да достигне 95%. Задайте 100% ограничаващ ток изход, за да осигурите дългосрочна стабилна работа на оборудването.
Приложения:
500V Rack Mount Active Harmonic Filters са от съществено значение за поддържане на качеството на мощността и надеждността на оборудването в различни приложения с високо напрежение:
● Тежка индустрия:Смекчаващи хармоници, генерирани от големи двигатели, VFD и други нелинейни натоварвания в взискателни индустриални настройки.
● Системи за възобновяема енергия:Стабилизиране на мощността от слънчеви и вятърни централи, свързани с решетки с високо напрежение.
● Нефт и газ:Осигуряване на надеждна работа на критичното оборудване в системите за разпределение на мощността с високо напрежение.
● Минни операции:Защита на чувствителното електронно оборудване и поддържане на качеството на мощността в тежки среди.
500V Rack Mount Active Harmonic Filters осигуряват усъвършенствано хармонично смекчаване на системите за мощност с високо напрежение, като гарантират стабилност и надеждност.
Технически параметри:
| 220V серия | 380V серия | 500V серия | 690V серия | ||
| Надморска височина | <2000m, над 2000m, Derate според GB/T3859.2 | ||||
| Температура на околната среда | -20 ～+50 ℃ | ||||
| Относителна влажност | ≤90%, без кондензация на повърхността, когато месечната минимална температура е 25 ℃ | ||||
| Ниво на замърсяване | Ниво III по -долу | ||||
| Работно напрежение | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Работна честота | 50Hz ± 5% | ||||
| Компенсационен ток | 25а | 25/50/75/100/150a | 100a | 100a | |
| Структура на мрежата | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Брой единици свързани паралелно |
Ulimited | ||||
| Обща ефективност на машината | ≥97% | ||||
| Структура на мрежата | 32kHz | 16khz | 12.8khz | 12.8khz | |
| Обхват на компенсации | 2 ～ 50 пъти, единична компенсация е регулируема | ||||
| Избор на функция | Реактивна мощност | Реактивна мощност, реактивна мощност + асиметрия | |||
| Реактивна мощност Компенсация |
≥95% | > 92% | |||
| Неутрално филтриране способност |
Възможността за филтриране на неутрална линия е 3 пъти по -голяма от тази на способността за фазово филтриране | ||||
| Пълно време за реакция | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Шум | ≤60db | ≤60db | ≤65db | ≤65db | |
| Метод на контрол | 2-посочен RS485 интерфейс (поддържа GPRS/WiFi) | ||||
| Защита | Претоварване, Софтуер/хардуер прекомерно течение, пренапрежение и пренапрежение на мрежата, повреда на захранването, превишаване на температурата, защита на аномалитета на честотата и т.н. | Претоварване, Софтуер/хардуер прекомерно течение, пренапрежение на мрежата и подпредване, дисбаланс на напрежението на мрежата, повреда на захранването, превишаване на температурата, аномалия на честотата, защита на късо съединение и т.н. | |||
| Метод за инсталиране | Багажник/монтиран на стена | Багажник | |||
| Входяща линия | Входящ гръб （Тип на багажника ）、 Горна входяща （, монтирана на стената） | Обратно входяща линия | |||
| Ниво на защита | IP20 | ||||
Модел и спецификация:
| Модели | ||||
|---|---|---|---|---|

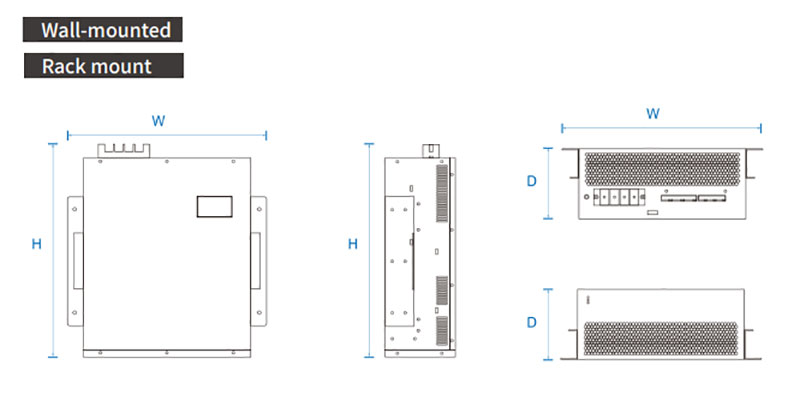

| Номер на модела | Номинален ток (а) | Напрежение на системата (V) | Размери (D*W*H) | Метод на охлаждане |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160 мм | Принудително охлаждане на въздуха |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89 мм | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89 мм | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190 мм | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240 мм | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240 мм | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
