690V монтаж на багажника Статичен VAR генератор
Въвеждане на 690V статичен VAR генератор на багажника - идеалното решение за ефективна корекция на коефициента на мощност и регулиране на напрежението. Ако търсите надеждно и високоефективно оборудване, поискайте оферта днес! Нашият усъвършенстван генератор е проектиран да отговаря на нуждите на взискателната индустриална среда, като гарантира стабилно разпределение на мощността и подобрена енергийна ефективност.
690V статичен VAR Generator (SVG) на багажника предлага динамична компенсация на реактивната мощност за високо напрежение, трифазни 690 V електрически системи. Той използва усъвършенстван DSP+CPLD цифров контрол и тристепенна топология за прецизна и отзивчива компенсация, с пълно време за реакция под 10 ms. Проектиран за монтаж на багажника, той осигурява удобна инсталация и поддръжка в стандартни 19-инчови стелажи. Този SVG има номинален капацитет от 120kvar, подходящ за индустриални приложения с висока мощност.
Описание на модела:
| Gy | SVG | 0.69 | 50k | / | 4L | R |
| Enterprise Code | Статичен VAR генератор | Ниво на напрежение 0,69: 690V ± 20% |
Номинален капацитет (KVAR) 100/120 Квартала | 3L: Трифазен трижилен 4L: Трифазен четирипроводен |
R: Монтаж на багажника |
Характеристики:
● Използвайте DSP+CPLD цялото ядро на цифрово управление, технология за топология на три нива, усъвършенстван алгоритъм за откриване на реактивна мощност и стратегия за контрол на PWM, за да постигнете динамична и точна компенсация на реактивната мощност.
● Приемане на модулен дизайн, който улеснява паралелната връзка на множество модули, заема малко пространство и е лесна за поддържане.
● Структурният дизайн на независими въздушни канали и независими складове гарантира стабилната работа на оборудването.
● Извършете динамична компенсация на цял диапазон за индуктивна реактивна мощност и капацитивна реактивна мощност и решете едновременно проблема с трифазния дисбаланс.
● Динамичната скорост на реакция при натоварването е на ниво милисекунда, което може да постигне динамична и точна компенсация за реактивната мощност на натоварванията на удара.
Приложения:
690V монтиране на багажника Статичните генератори на VAR са добре подходящи за индустриални среди с високо напрежение, изискващи стабилен реактивен контрол на мощността:
● Корекция на фактора на мощността с високо напрежение:Коригиране на коефициента на мощност в 690V системи, намаляване на разходите за електроенергия и максимално максимално използване на съществуващата електрическа инфраструктура.
● Управление на двигателя с високо напрежение:Подобряване на ефективността и ефективността на двигателите с високо напрежение при взискателни индустриални приложения.
● Тежка индустриално управление на захранването (високо напрежение):Стабилизиране на напрежението и повишаване на качеството на мощността при тежки промишлени процеси, работещи при 690V.
● Приложения за добив и нефт и газ:Осигуряване на надеждно реактивна компенсация на мощността в тежки среди, често свързани с минни и нефтени и газови операции.
690V Rack Mount Static Var Generators осигуряват мощно и ефективно решение за управление на качеството на мощността и оптимизиране на ефективността в системите за индустриална енергия с високо напрежение.
Технически параметри:
| 220V серия | 380V серия | 500V серия | 690V серия | |||
| Надморска височина | <2000m, над 2000m, Derate според GB/T3859.2 | |||||
| Температура на околната среда | -20 ～+50 ℃ | |||||
| Относителна влажност | ≤90%, без кондензация на повърхността, когато месечната минимална температура е 25 ℃ | |||||
| Ниво на замърсяване | Ниво III по -долу | |||||
| Работно напрежение | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Работна честота | 50Hz ± 5% | |||||
| Оценен капацитет за компенсация | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Структура на мрежата | L/n | 3P3W/3P4W | ||||
| Брой паралелни единици, свързани с | Ulimited | |||||
| Обща ефективност на машината | ≥97% | |||||
| Честота на изключване | 32kHz | 16khz | 12.8khz | 12.8khz | ||
| Избор на функция | Реактивна мощност | Реактивен po wer 、 Реактивен po wer+дисбаланс | ||||
| Степента на компенсация на реактивната мощност | ≥99% | > 95% | ||||
| Пълно време за реакция | <10ms | |||||
| Шум | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Метод на контрол | 2-посочен RS485 интерфейс (поддържа GPRS/WiFi) | |||||
| Защита | Претоварване, Софтуер/хардуер прекомерно течение, пренапрежение и пренапрежение на мрежата, повреда на захранването, превишаване на температурата, защита на аномалитета на честотата и т.н. | Претоварване, Софтуер/хардуер прекомерно течение, пренапрежение на мрежата и подпредване, дисбаланс на напрежението на мрежата, повреда на захранването, превишаване на температурата, аномалия на честотата, защита на веригата на изстрела и т.н. | ||||
| Метод за инсталиране | Багажник/монтиран на стена | Багажник | ||||
| Входяща линия | Входящ гръб （Тип на багажника ）、 Горна входяща （, монтирана на стената） | Обратно входяща линия | ||||
| Ниво на защита | IP20 | |||||
Модел и спецификация:
| Модели | ||||
|---|---|---|---|---|

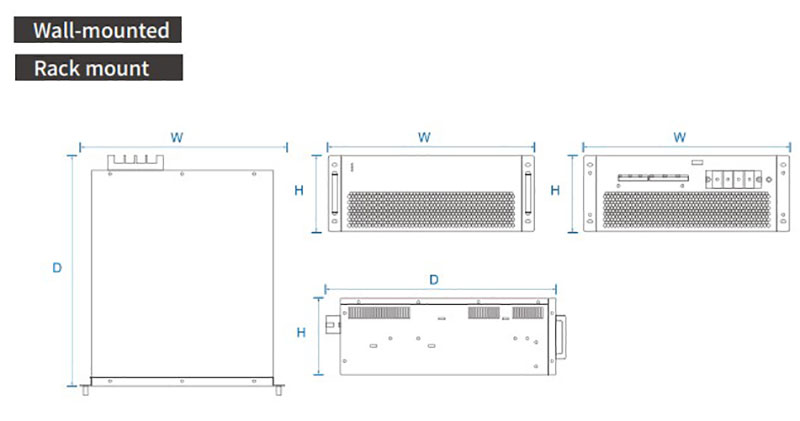

| Номер на модела | Капацитет на компенсация (KVAR) | Напрежение на системата (V) | Размери (D*W*H) | Метод на охлаждане |
| GY SVG-0.22-5K/2L-R/W. | 5 | 220 | 220*330*160 мм | Принудително охлаждане на въздуха |
| GY SVG-0.4-15K/4L-R/W. | 15 | 380 ± 20% | 460*490*89 мм | |
| GY SVG-0.4-35K/4L-R/W. | 35 | 380 ± 20% | 460*490*89 мм | |
| GY SVG-0.4-50K/4L-R/W. | 50 | 380 ± 20% | 500*510*190 мм | |
| GY SVG-0.4-75K/4L-R/W. | 75 | 380 ± 20% | 500*550*240 мм | |
| GY SVG-0.4-100K/4L-R/W. | 100 | 380 ± 20% | 500*550*240 мм | |
| GY SVG-0.5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275mm | |
| GY SVG-0.69-120K/4L-R/W. | 120 | 690 ± 20% | 495*675*275mm | |
