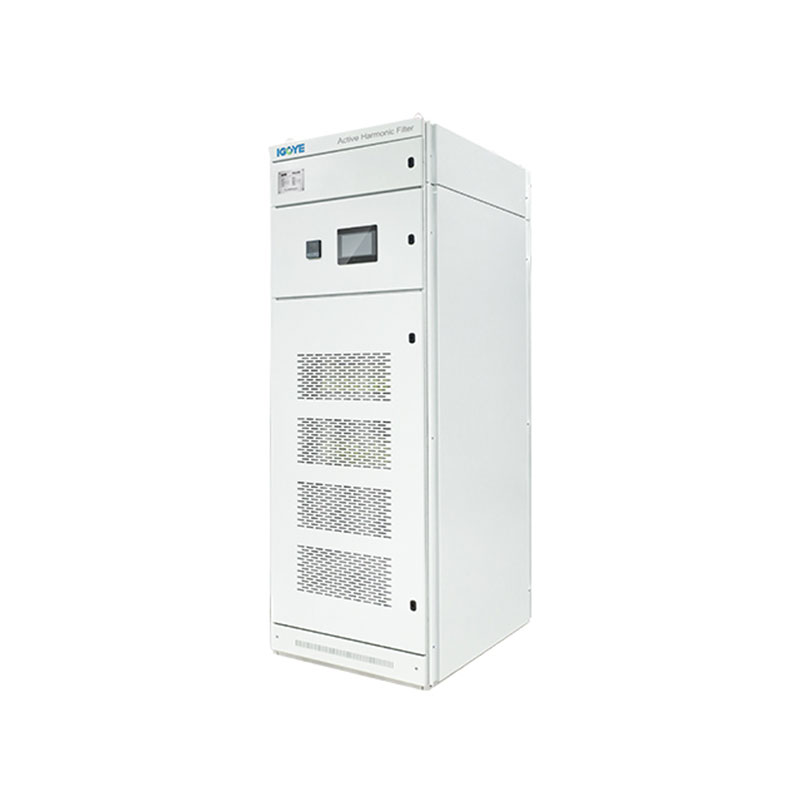

Основни принципи на активните хармонични филтри

Активни хармонични филтриса ново специално оборудване за хармонично управление на мощността, изработена от съвременна технология за електроника на електрониката и технология за обработка на цифрови сигнали, базирани на високоскоростни DSP устройства. Състои се от две основни части: веригата за експлоатация на команден ток и веригата за генериране на ток на компенсация. The command current operation circuit monitors the current in the line in real time, converts the analog current signal into a digital signal, and sends it to the high-speed digital signal processor (DSP) for signal processing, separates the harmonics from the fundamental wave, and sends a drive pulse to the compensation current generation circuit in the form of a pulse width modulation (PWM) signal to drive the IGBT or IPM power module to generate a compensation ток със същата амплитуда и противоположна полярност като хармоничния ток на мрежата и я инжектирайте в мрежата, компенсира или компенсира хармоничния ток и активно елиминира хармониците на мощността.

Технически предимства: зелено

Ефективността достига 97,2%, което спестява около 6 500kWh електричество годишно в сравнение с активни филтри с ефективност от 95%

По -висока ефективност топология подобрен алгоритъм за контрол

Топлинен дизайн и структурна оптимизация въз основа на точни модели

Миниатюризация

Обемът е само 1/6 от подобни основни марки, заемайки по -малко място

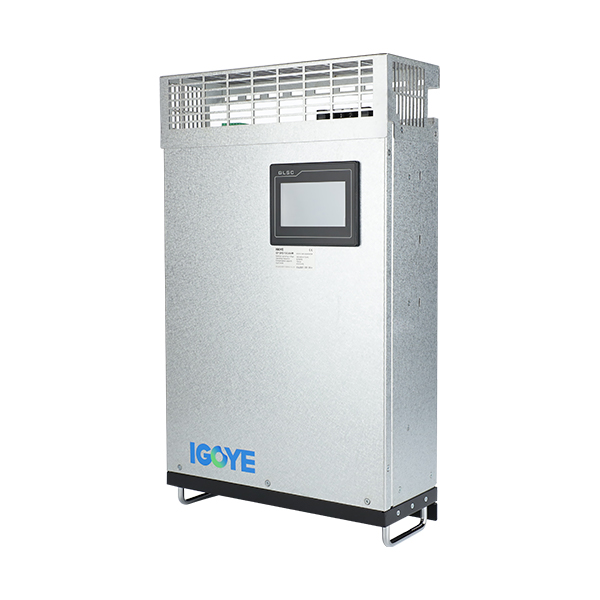

Адаптивен към различните условия на труд, инсталационната иновация, монтирана на стена или монтирана на багажня инсталация използва по-малко суровини и защитава околната среда

Интелигентен

Компенсирайте определени хармоници регулируеми индуктивни и капацитивни реактивни компенсации на компенсация на компенсация на мощността Небалансирано натоварване Автоматично откриване, потискане на системата за мониторинг на резонанс на системата с пълна функция

Модулност

N+1 излишъкът значително подобрява надеждността на системата. Производствена линия, по -добро осигуряване на качеството. Намалете единичните точки на отказ в системата. Гъвкава паралелна връзка за адаптиране към различни условия на труд.

Функционални характеристики

Филтрирайте 2 ~ 50 -та хармоника едновременно или изберете всякакви хармоници в рамките на 2 ~ 50 -то за компенсация. Времето за реакция е по -малко от 300 μs

Използвайте 3DSP+CPLD Пълен метод за цифрово управление и международно известна марка високоскоростен IGBT, контрол на затворен контур, точна хармонична филтриране
